哺乳母豬粥料飼喂機

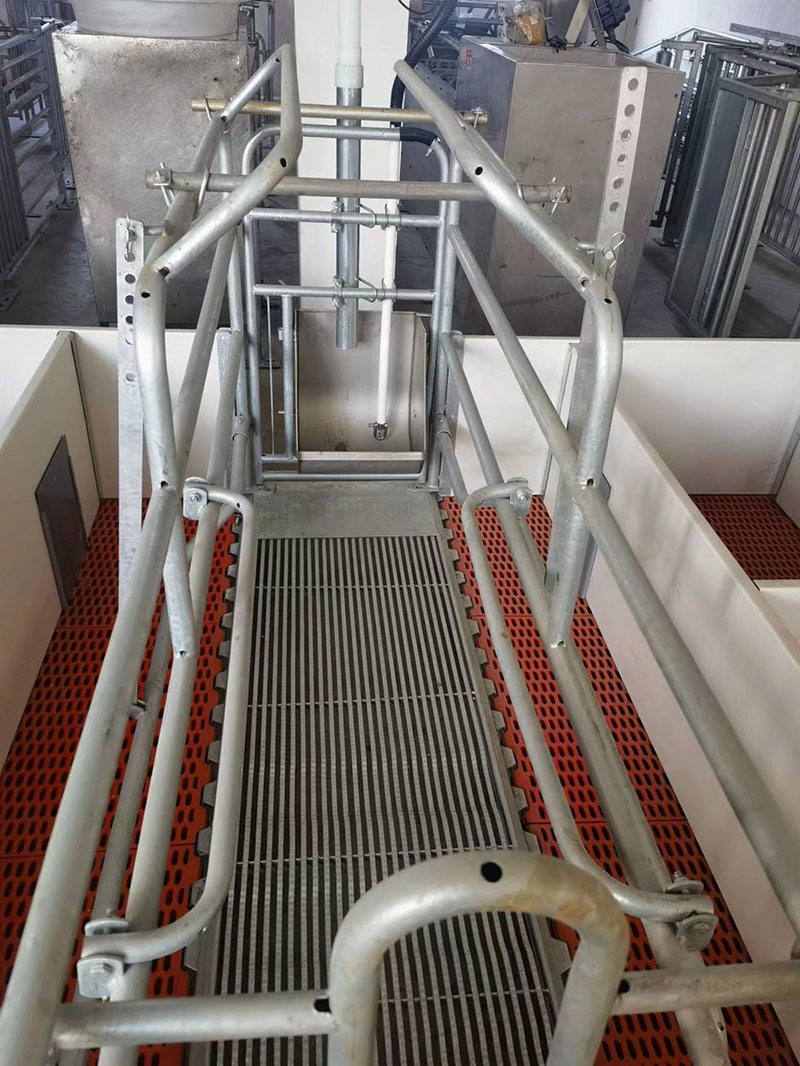

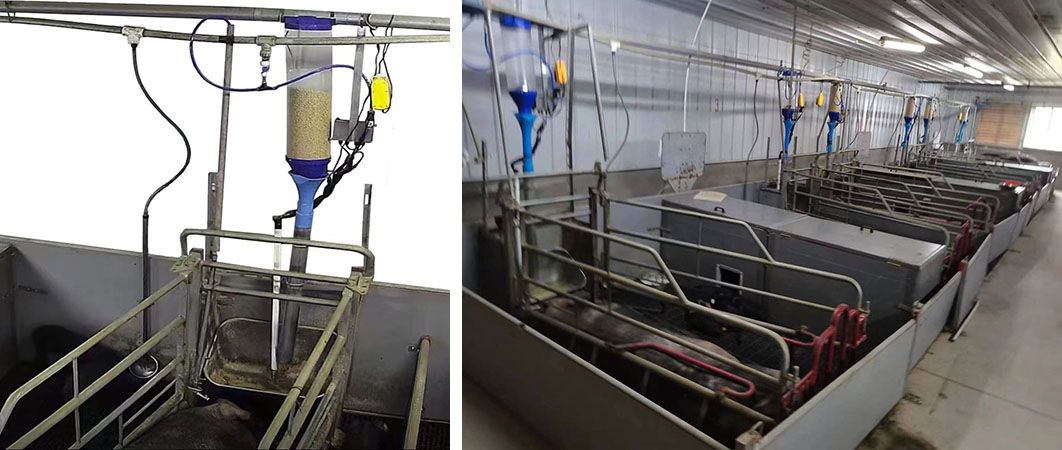

一臺產床安裝1套飼喂一頭母豬，飼喂從提前預產日7天至產后完成哺乳后斷奶（約31-35天）階段的母豬，產后從“水料喂豬、少吃多餐、余料智控、日增控料”4方面入手靠人工智能工程實現產房泌乳母豬最大化飼喂，同時料槽余料最小化。
市面上的一些哺乳母豬飼喂器靠豬拱觸發環擊發電機開關補料，豬場實踐中發現：如豬頭前方有可拱動物體，豬會不停來玩耍，所以投下料槽的飼料不一定是豬餓了想吃料拱動下來的，有可能是玩耍觸發環投下來的，造成向料槽投料總體偏多，另外環形磁開關被豬拱久了也容易失靈，造成售后服務壓力。
本哺乳母豬飼喂器沒有了“觸發磁環開關”這一物理硬件，靠不銹鋼探針的活動環頭測量水料高度，當料槽內粥料位低于下限位時，靠設計的電路斷開后觸發電機開關和電磁水閥補投濕拌料，對實現哺乳母豬精準飼喂，本發明的迭代意義：
分4頓飼喂完每天的計劃定量（每頓有效開飯時段0.5-2小時，2頓之間隔3小時以上），每頓不是直接把預設當份比例飼料全部投下來，而是分成多份（每份100-200克料和150-300克水），豬把料槽中粥料的最高液位吃得低于探針活動環下端時，斷開控制電路觸發補料補水，多吃多投，少吃少投，不吃不投，吃得快的這頓就提前結束，不吃的這頓就只投一份下來后止住。

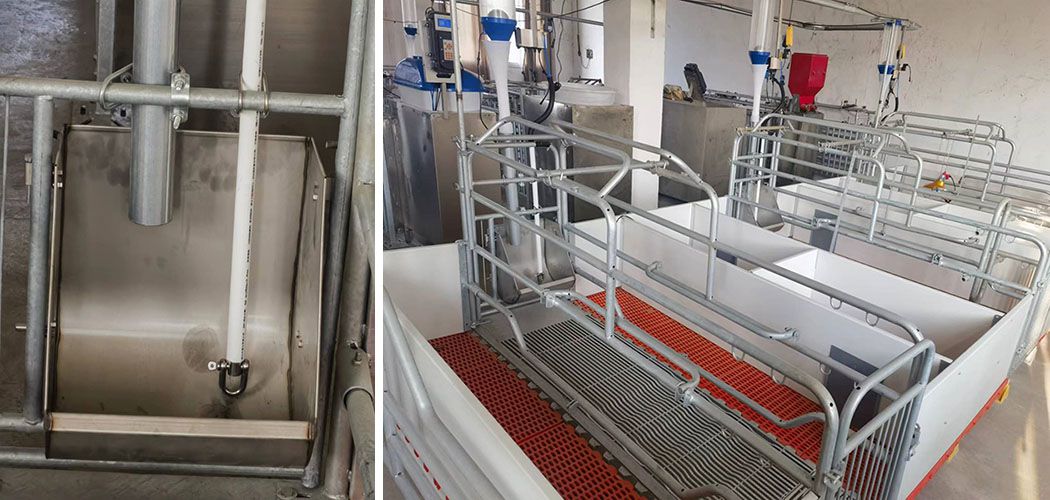

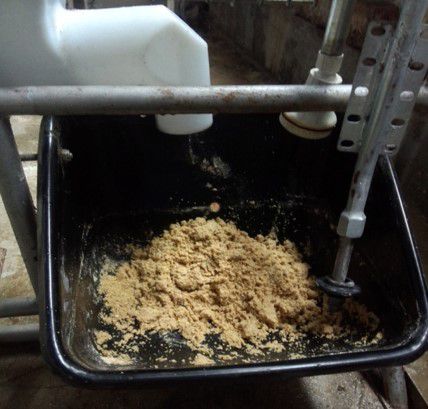

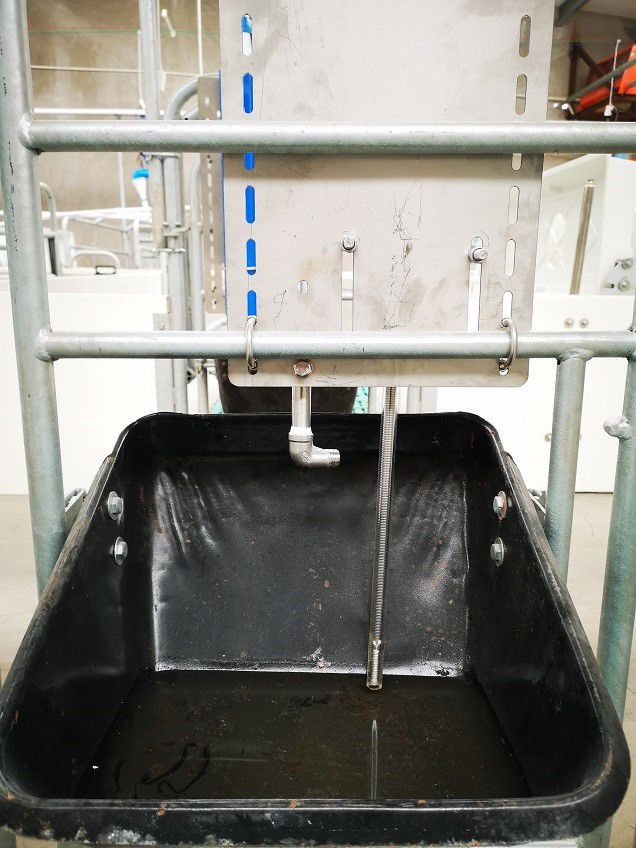

液位探針下端為304不銹鋼吊環，在無料時吊環下部和料槽底部這個空間高度被調整到剛好投下一份粥料高度（即100-200克料和150-300克水高度），由于這個吊環可以活動，豬吃到這里會拱開吊環把下面的飼料吃干凈，避免了采用固定探針時下面飼料不容易被吃凈的問題。在兩餐之間，如果豬來拱動吊環玩耍，也不會觸發投料噴水，豬只能把料槽中余料舔干凈，這就使下一餐供應的基本上又都是新鮮的粥料。

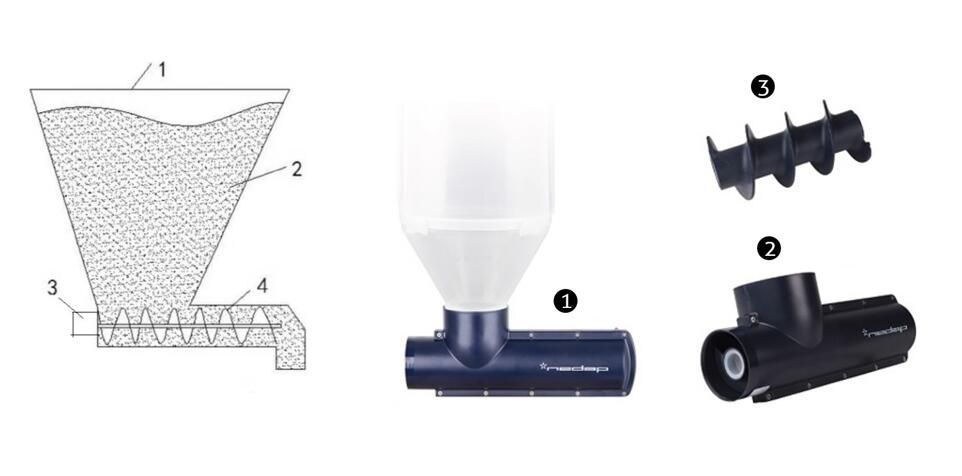

市面上許多哺乳母豬投料機用電機連接蛟龍，在電機轉動時把飼料從上面料斗投入下面料槽，這方案一是粉料在投料過程中容易在料斗結拱空心，二是蛟龍節距較大，三是料斗中的飼料在高低不同情況下重力不同，電機轉動下料很難實現精準投料。

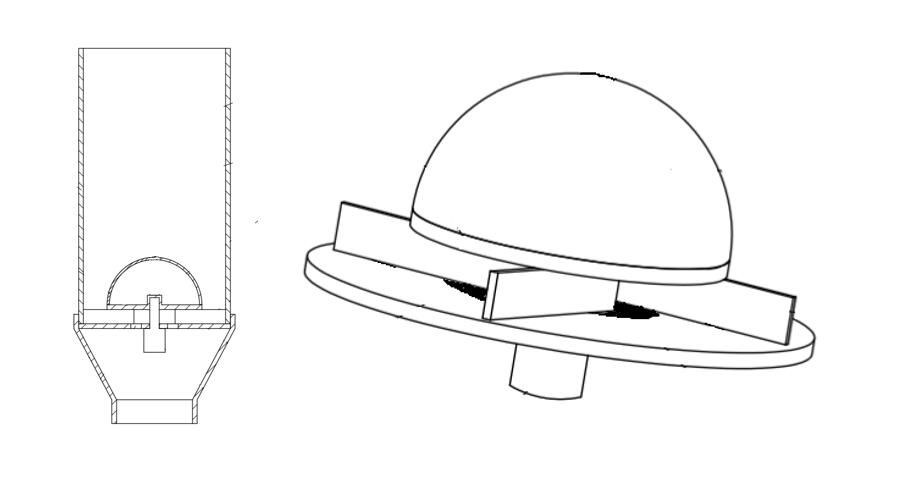

本投料機按“磨盤原理”設計，上部半圓球在電機轉動時躁動料斗底部實現粉料破拱，靠四把刀片把飼料向內趕，通過半球底平面和固定片之間的間隙落入中間孔，這個方案一是在投粉料過程中粉料不會空心結拱，二是不受料斗中的飼料高低造成的重力影響，和磨盤磨元宵粉原理一樣從中孔投下粉料非常精準。
新研發的電控盒：
更換飼料后需對飼料比重重新校核：
以營養計算為根據，系統默認內置的哺乳母豬計劃飼喂曲線：
第一胎母豬：
第二胎母豬：
第三胎母豬：
市面上的一些哺乳母豬飼喂器靠豬拱觸發環擊發電機開關補料，豬場實踐中發現：如豬頭前方有可拱動物體，豬會不停來玩耍，所以投下料槽的飼料不一定是豬餓了想吃料拱動下來的，有可能是玩耍觸發環投下來的，造成向料槽投料總體偏多，另外環形磁開關被豬拱久了也容易失靈，造成售后服務壓力。
本哺乳母豬飼喂器沒有了“觸發磁環開關”這一物理硬件，靠不銹鋼探針的活動環頭測量水料高度，當料槽內粥料位低于下限位時，靠設計的電路斷開后觸發電機開關和電磁水閥補投濕拌料，對實現哺乳母豬精準飼喂，本發明的迭代意義：
分4頓飼喂完每天的計劃定量（每頓有效開飯時段0.5-2小時，2頓之間隔3小時以上），每頓不是直接把預設當份比例飼料全部投下來，而是分成多份（每份100-200克料和150-300克水），豬把料槽中粥料的最高液位吃得低于探針活動環下端時，斷開控制電路觸發補料補水，多吃多投，少吃少投，不吃不投，吃得快的這頓就提前結束，不吃的這頓就只投一份下來后止住。
即使豬沒來吃這頓飯、或在某一頓剩下最后一口沒有吃完就躺下了，豬在下一飯頓開始前只要起來吃一次就能清空料槽，現實產房中由于一窩小豬1小時左右來吃一次奶，總能在1小時左右把母豬驚醒起來到料槽吃幾口，由于頓于頓之間間隔3小時以上，所以母豬通常能夠在下一頓之前靠采食清空料槽，避免了粥料存放太久發酸腐敗可能性。
系統通過探針探測出每個料槽剩料情況自動指揮補料或停料，使每頭豬的實際采食曲線都是根據自己個體的最大采食量形成的，所以每條曲線都不一樣，這種智能飼喂方案實現每頭哺乳母豬最大采食的同時，避免多投飼料浪費、剩料過久腐敗，減少了清理料槽剩料的工作量。讓哺乳母豬采食“既各盡所能、又不留剩料”。
系統通過探針探測出每個料槽剩料情況自動指揮補料或停料，使每頭豬的實際采食曲線都是根據自己個體的最大采食量形成的，所以每條曲線都不一樣，這種智能飼喂方案實現每頭哺乳母豬最大采食的同時，避免多投飼料浪費、剩料過久腐敗，減少了清理料槽剩料的工作量。讓哺乳母豬采食“既各盡所能、又不留剩料”。
市面上許多哺乳母豬投料機用電機連接蛟龍，在電機轉動時把飼料從上面料斗投入下面料槽，這方案一是粉料在投料過程中容易在料斗結拱空心，二是蛟龍節距較大，三是料斗中的飼料在高低不同情況下重力不同，電機轉動下料很難實現精準投料。
本投料機按“磨盤原理”設計，上部半圓球在電機轉動時躁動料斗底部實現粉料破拱，靠四把刀片把飼料向內趕，通過半球底平面和固定片之間的間隙落入中間孔，這個方案一是在投粉料過程中粉料不會空心結拱，二是不受料斗中的飼料高低造成的重力影響，和磨盤磨元宵粉原理一樣從中孔投下粉料非常精準。

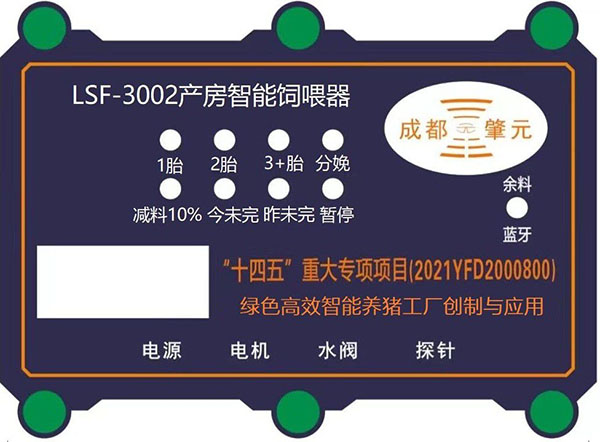

新研發的電控盒：
由于豬舍環境惡劣，最新控制盒無按鍵無屏幕，密封等級IP65，可用高壓水沖洗，飼養員只需在母豬上產床后用遙控板按2次鍵即完成整個產房階段飼喂操作。

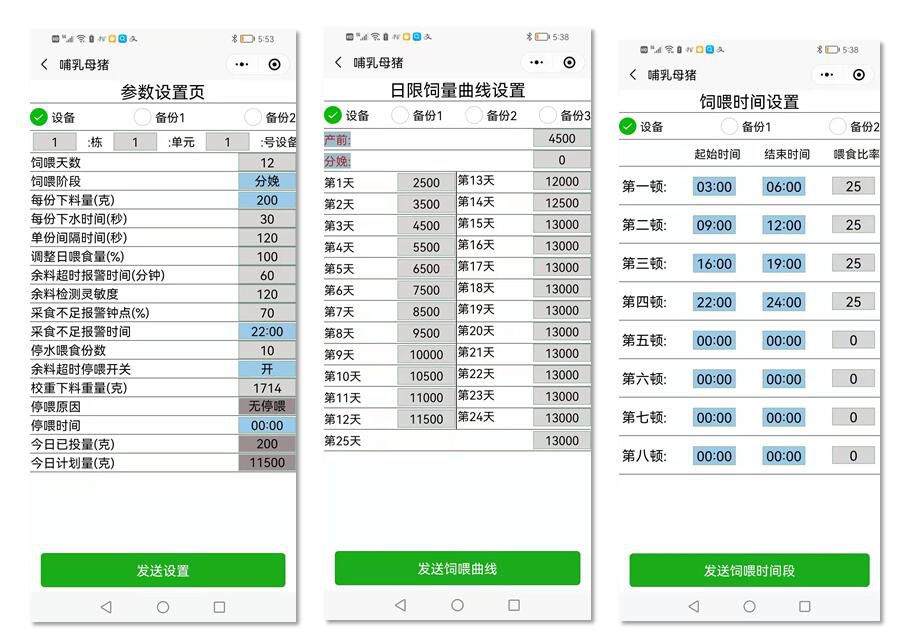

少于1000頭母豬的豬場，技術人員可用手機通過藍牙無線聯機操作來查看采食不足母豬定位，調整飼喂參數和曲線。遙控板： |

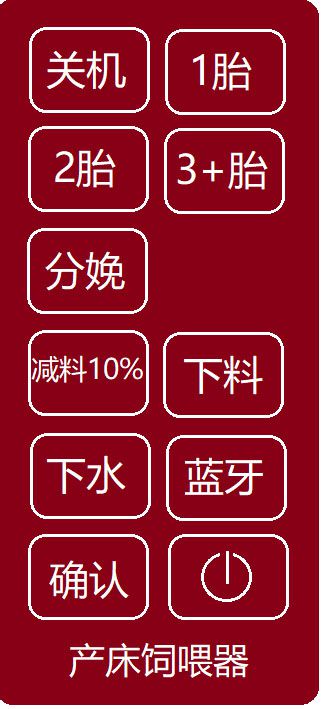

日常飼喂可由農民工用遙控板來操作:
1, 需要操作時首先按最下一排右的遙控板開關鍵，開啟遙控板。
2，把豬趕上產床當日，飼養員按遙控板確定豬的胎次，再按確認鍵啟動該輪飼喂。
3，母豬分娩當日，飼養員按遙控板“分娩”鍵再按確認，直到母豬斷奶轉走再無須任何操作。
4，發現某產床余料總是偏多，可以按“減料10%鍵”。
5，完成飼喂把這圈豬趕走后，民工用袋子接著下料口，按“下料”鍵把料斗中剩余飼料放凈。
6，然后飼養員按“下水”鍵放水清洗料槽后，完成整個飼喂階段的操作。

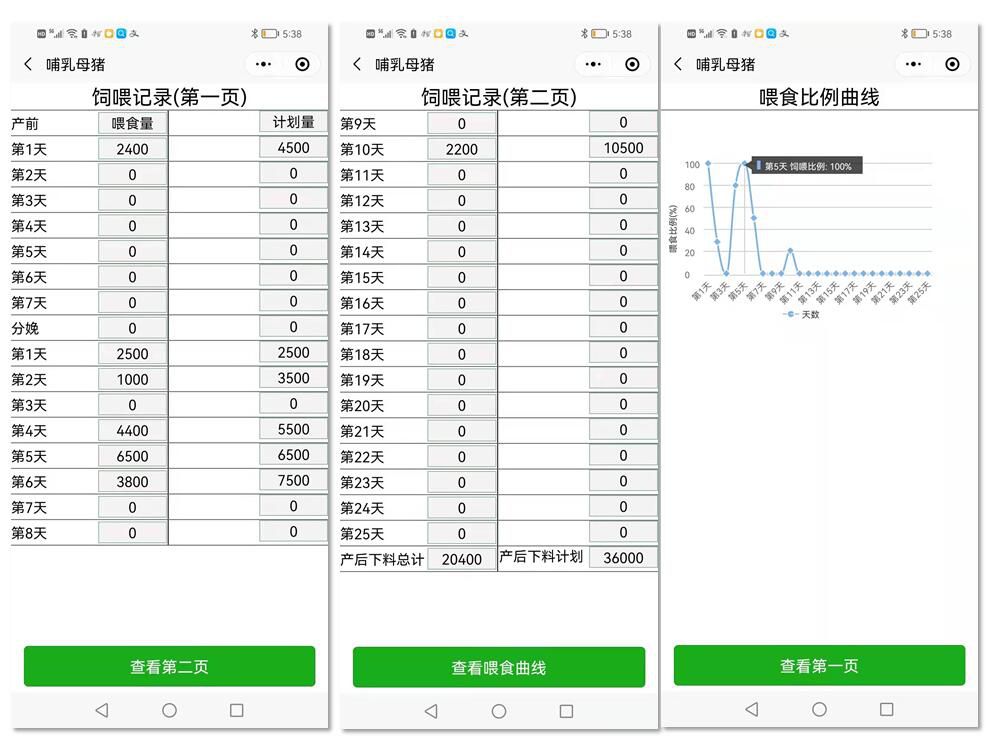

7，藍牙開關：打開之后可用手機連接控制器，查看飼喂記錄和修改飼喂曲線和參數。
|

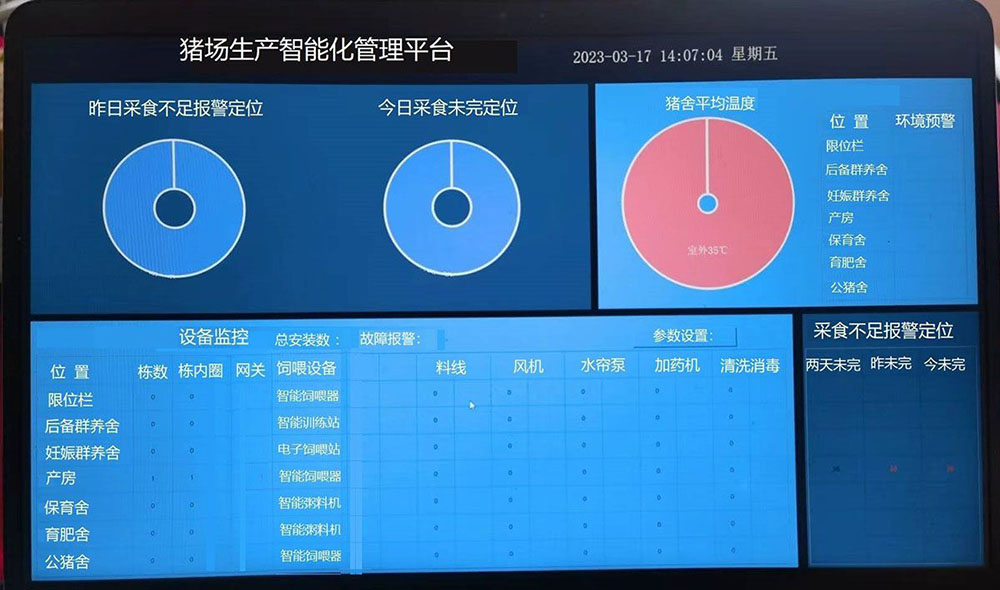

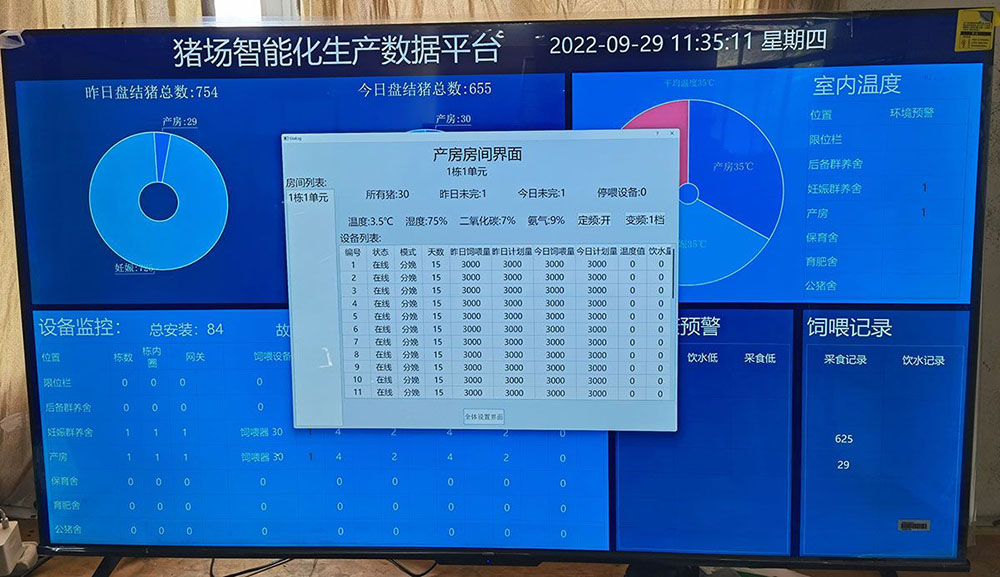

設備已經物聯， 1000頭母豬以上可在中央控制室大屏幕后臺管理

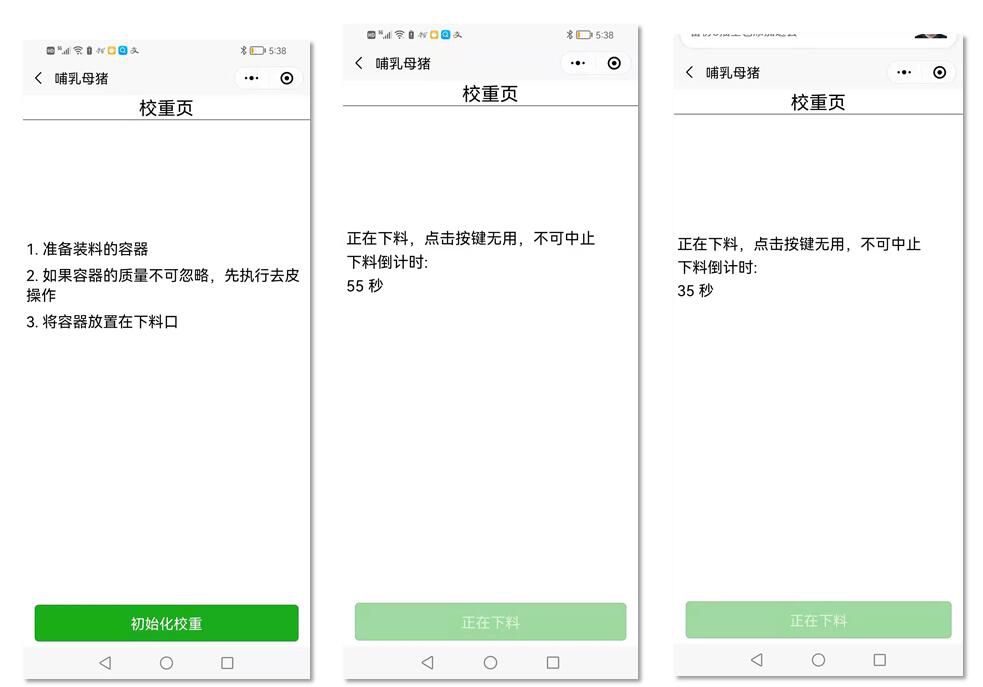

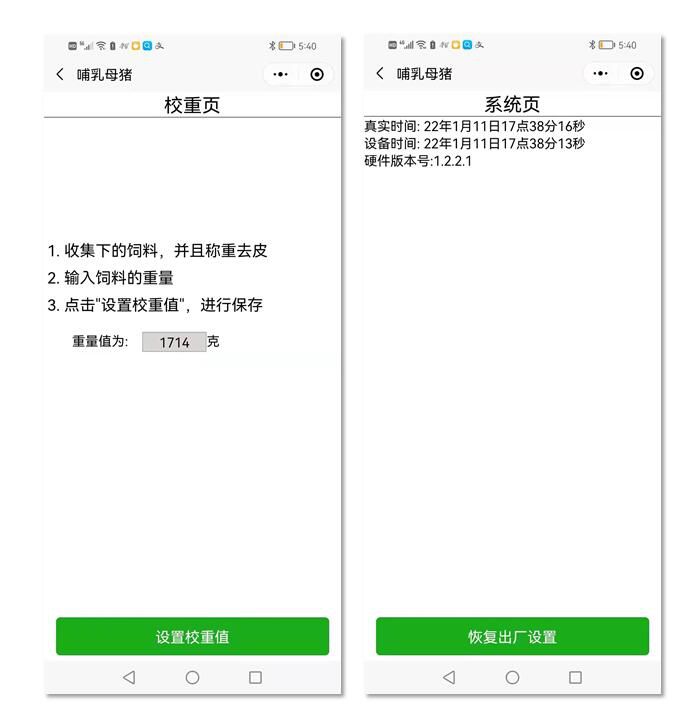

更換飼料后需對飼料比重重新校核：

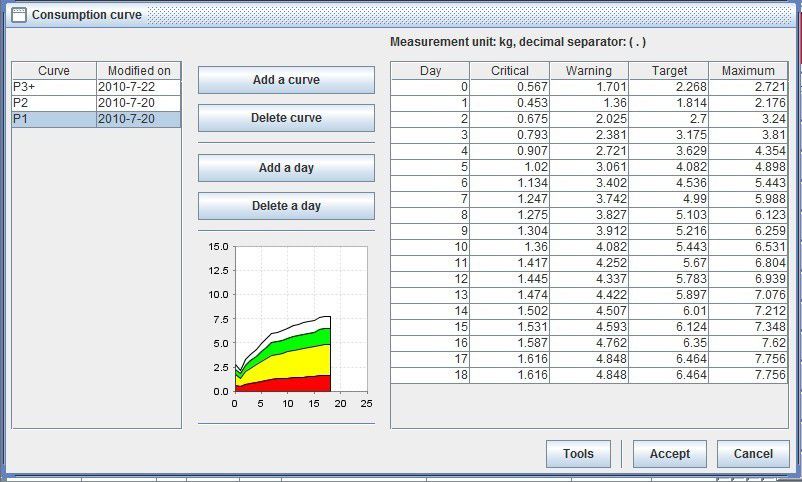

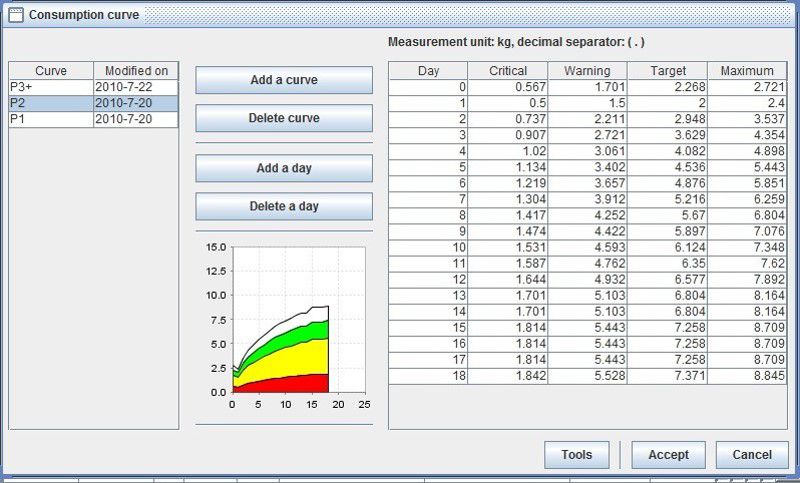

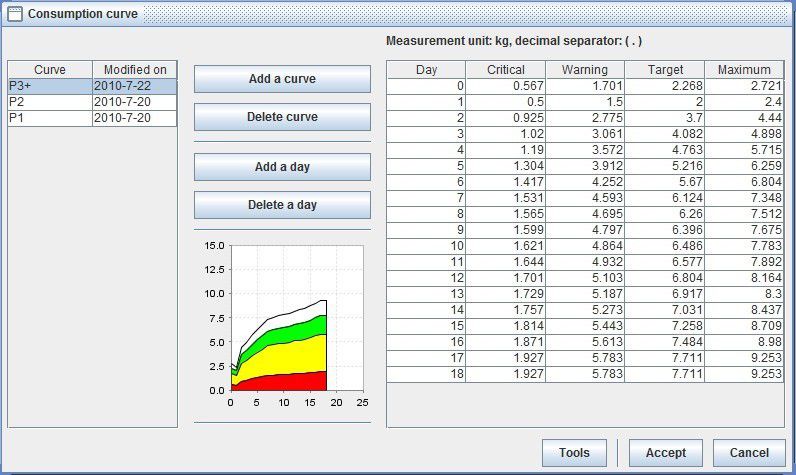

以營養計算為根據，系統默認內置的哺乳母豬計劃飼喂曲線：
第一胎母豬：
第二胎母豬：
第三胎母豬：
